Führungen H01-48-SSC

Max. Hub [mm]

Max. Kraft [N]

Der Artikel wurde zum Warenkorb hinzugefügt.

Der Artikel wurde zur Merkliste hinzugefügt.

H01-48x401/210-SSC
H-Führung zu PS01-48x240F-SSC, Hub max.210mm

Artikel-Nr.:

0150-5280

Status:

Aktiv

auf Lager

INOX

Downloads

Zubehörartikel

Zubehör

Dokumente

Name	Version	Typ	Größe
Datenblatt 0185-0046 (DE): Linearfuehrungen H01-SSC	1V0	PDF	974.05K
Datenblatt 0185-0046 (EN): Linearfuehrungen H01-SSC	1V0	PDF	886.63K
Installationsanleitung 0185-1125 (EN/DE): Linearführungen Edelstahl H01	1V7	PDF	871.66K

CAD

Name	Version	Typ	Größe
CAD Zeichnung 0186-0601: H01-48x401/210-SSC	160203	STEP	5.78M

Der Artikel wurde zum Warenkorb hinzugefügt.

Der Artikel wurde zur Merkliste hinzugefügt.

H01-48x401/300-SSC
H-Führung zu PS01-48x240F-SSC, Hub max.300mm

Artikel-Nr.:

0150-5281

Status:

Aktiv

auf Lager

INOX

Downloads

Zubehörartikel

Zubehör

Dokumente

Name	Version	Typ	Größe
Datenblatt 0185-0046 (DE): Linearfuehrungen H01-SSC	1V0	PDF	974.05K
Datenblatt 0185-0046 (EN): Linearfuehrungen H01-SSC	1V0	PDF	886.63K
Installationsanleitung 0185-1125 (EN/DE): Linearführungen Edelstahl H01	1V7	PDF	871.66K

CAD

Name	Version	Typ	Größe
CAD Zeichnung 0186-0602: H01-48x401/300-SSC	160203	STEP	5.78M

Der Artikel wurde zum Warenkorb hinzugefügt.

Der Artikel wurde zur Merkliste hinzugefügt.

H01-48x401/390-SSC
H-Führung zu PS01-48x240F-SSC, Hub max.390mm

Artikel-Nr.:

0150-5282

Status:

Aktiv

auf Lager

INOX

Downloads

Zubehörartikel

Zubehör

Dokumente

Name	Version	Typ	Größe
Datenblatt 0185-0046 (DE): Linearfuehrungen H01-SSC	1V0	PDF	974.05K
Datenblatt 0185-0046 (EN): Linearfuehrungen H01-SSC	1V0	PDF	886.63K
Installationsanleitung 0185-1125 (EN/DE): Linearführungen Edelstahl H01	1V7	PDF	871.66K

CAD

Name	Version	Typ	Größe
CAD Zeichnung 0186-0603: H01-48x401/390-SSC	160203	STEP	5.78M

Der Artikel wurde zum Warenkorb hinzugefügt.

Der Artikel wurde zur Merkliste hinzugefügt.

H01-48x401/510-SSC
H-Führung zu PS01-48x240F-SSC, Hub max.510mm

Artikel-Nr.:

0150-5283

Status:

Aktiv

auf Lager

INOX

Downloads

Zubehörartikel

Zubehör

Dokumente

Name	Version	Typ	Größe
Datenblatt 0185-0046 (DE): Linearfuehrungen H01-SSC	1V0	PDF	974.05K
Datenblatt 0185-0046 (EN): Linearfuehrungen H01-SSC	1V0	PDF	886.63K
Installationsanleitung 0185-1125 (EN/DE): Linearführungen Edelstahl H01	1V7	PDF	871.66K

CAD

Name	Version	Typ	Größe
CAD Zeichnung 0186-0604: H01-48x401/510-SSC	160203	STEP	5.78M

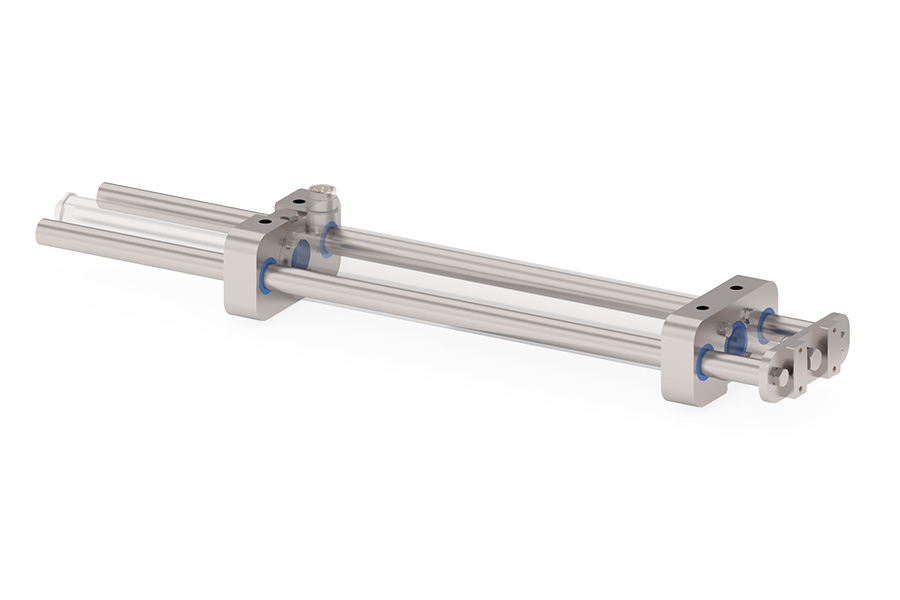

Führung passend für die Linearmotoren der Baureihe PS01-48 SSC. Linearführung aus Edelstahl mit Gleitlager: für dynamischen Anwendungen mit hoher Korrosionsbeständigkeit und IP-Schutzklasse für nasse Umgebungsbedingungen.
‌
Technische Daten
Max. Hub	210 mm (8.27 in)
Max. Kraft	496 N
Nennkraft	84/240 N
Max. Geschwindigkeit	3.4 m/s
‌	3.4 m/s
‌
Mechanische Daten
Flansch	122x68 mm (4.8x2.68 in)
Länge	646 mm (25.43 in)
Masse	12200 g (26.9 lb)

Führung passend für die Linearmotoren der Baureihe PS01-48 SSC. Linearführung aus Edelstahl mit Gleitlager: für dynamischen Anwendungen mit hoher Korrosionsbeständigkeit und IP-Schutzklasse für nasse Umgebungsbedingungen.
‌
Technische Daten
Max. Hub	300 mm (11.81 in)
Max. Kraft	496 N
Nennkraft	84/240 N
Max. Geschwindigkeit	3.4 m/s
‌	3.4 m/s
‌
Mechanische Daten
Flansch	122x68 mm (4.8x2.68 in)
Länge	826 mm (32.52 in)
Masse	13860 g (30.56 lb)

Führung passend für die Linearmotoren der Baureihe PS01-48 SSC. Linearführung aus Edelstahl mit Gleitlager: für dynamischen Anwendungen mit hoher Korrosionsbeständigkeit und IP-Schutzklasse für nasse Umgebungsbedingungen.
‌
Technische Daten
Max. Hub	390 mm (15.35 in)
Max. Kraft	496 N
Nennkraft	84/240 N
Max. Geschwindigkeit	3.4 m/s
‌	3.4 m/s
‌
Mechanische Daten
Flansch	122x68 mm (4.8x2.68 in)
Länge	736 mm (28.98 in)
Masse	13030 g (28.73 lb)

Führung passend für die Linearmotoren der Baureihe PS01-48 SSC. Linearführung aus Edelstahl mit Gleitlager: für dynamischen Anwendungen mit hoher Korrosionsbeständigkeit und IP-Schutzklasse für nasse Umgebungsbedingungen.
‌
Technische Daten
Max. Hub	510 mm (20.08 in)
‌	510 mm (20.08 in)
Max. Kraft	496 N
Nennkraft	84/240 N
Max. Geschwindigkeit	3.4 m/s
‌	3.4 m/s
‌
Mechanische Daten
Flansch	122x68 mm (4.8x2.68 in)
Länge	946 mm (37.24 in)
Masse	14980 g (33.03 lb)
